利用DSC-600S測試PE膜的熔融溫度

差示掃描量熱儀（DSC）是一種測量材料在程序控制溫度下熱效應的經(jīng)典熱分析方法。在DSC測試中，樣品與參比物同時受熱，通過測量兩者之間的溫度差異，可以得到樣品的熱流變化。當PE膜在加熱過程中發(fā)生熔融時，會吸收大量熱量，表現(xiàn)為DSC曲線上的吸熱峰。

使用匯誠儀器的差示掃描量熱儀DSC-600S測試PE膜的熔融溫度，旨在探究PE膜的熔融過程中的熱效應。通過測定PE膜的熔融溫度，可以了解其在加工和使用過程中的熱性能，為材料的改進和應用提供理論依據(jù)。

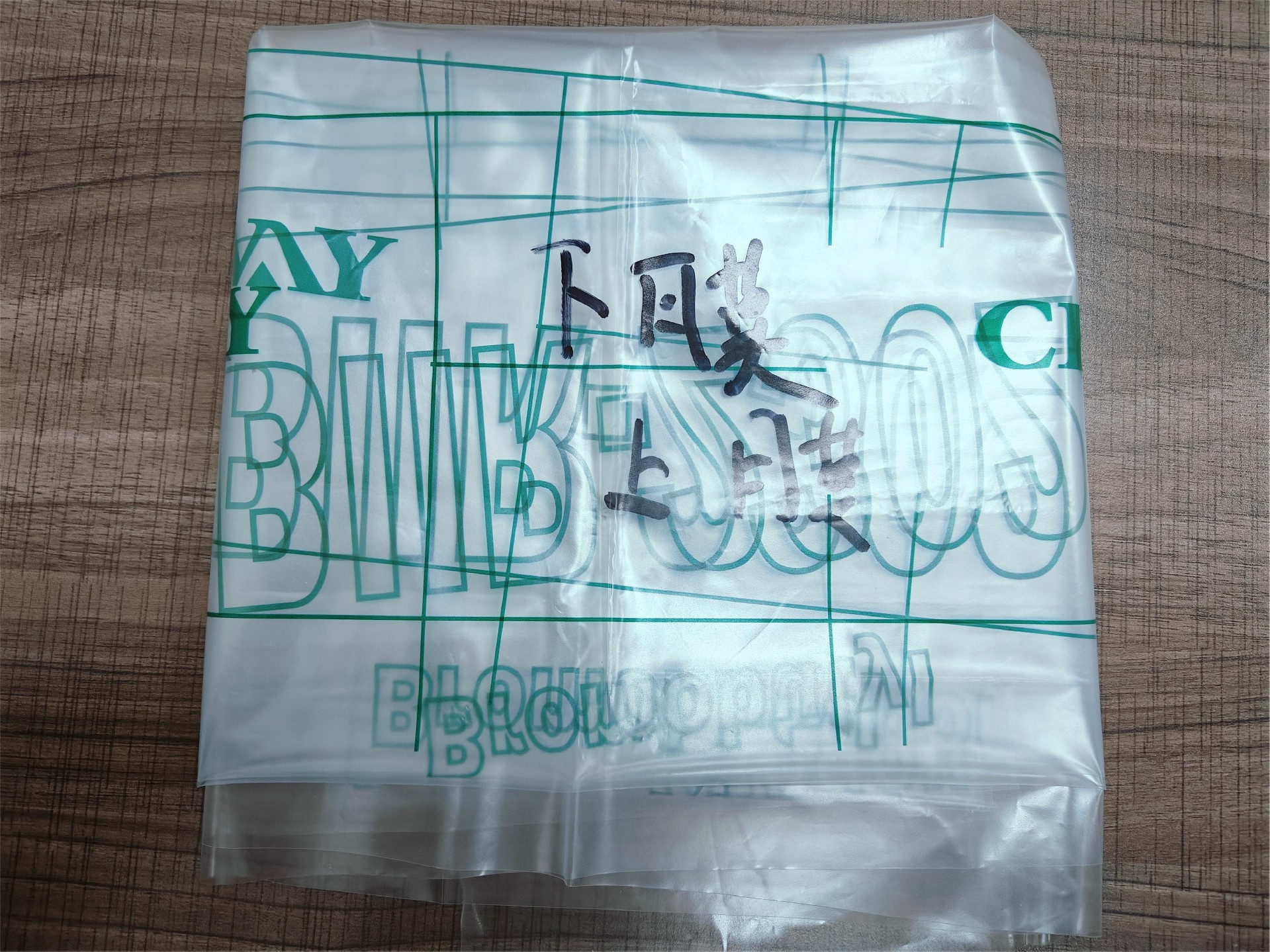

首先將PE膜樣品切割成適當大小放入坩堝內，設置實驗條件，溫升是5℃/min，溫度范圍是室溫~140℃。將裝有PE膜樣品的坩堝放入?yún)R誠儀器差示掃描量熱儀DSC-600S中，開始加熱。在整個加熱過程中，DSC-600S會記錄溫度與熱流的變化，并繪制出DSC曲線。

通過分析DSC曲線，可以得到PE膜的熔融溫度。

從DSC的測試結果顯示，上膜樣品的兩個峰值溫度分別是66.81℃和109℃。

從DSC的測試結果顯示，下膜樣品的兩個峰值溫度分別是63.93℃和100.7℃。

綜上所述，利用DSC-600S測試PE膜的熔融溫度是一種有效的材料性能評價方法，可以為PE膜的研究和應用提供重要的實驗數(shù)據(jù)。
