時域方法

導熱系數測試儀瞬態技術在加熱過程中進行測量。優點是可以相對較快地進行測量。瞬態方法通常通過針探針進行。
測量熱導率的非穩態方法不需要信號來獲得恒定值。相反，將信號作為時間的函數進行研究。這些方法的優點是它們通常可以更快地執行，因?yàn)椴恍枰却€(wěn)態情況。缺點是對數據的數學分析一般比較困難。
瞬態熱線法
導熱系數測試儀的瞬態熱絲法（THW）是測量氣體，液體的熱導率非常流行的，準確和精確的技術，固體納米流體和制冷劑在較寬的溫度和壓力范圍內。該技術基于記錄無限長的細垂直金屬線在施加階躍電壓時的瞬態溫升。電線浸入流體中，可用作電加熱元件和電阻溫度計。瞬態熱線法優于其他熱導率方法，因?yàn)樗幸粋€(gè)完整的理論，沒有校準或單點校準。此外，由于測量時間非常短（1 秒），因此測量中不存在對流，并且僅以非常高的精度測量流體的熱導率。
學術界使用的大多數 THW 傳感器由兩根相同的非常細的電線組成，只是長度不同。使用單線的傳感器，用于學術界和工業界，與雙線傳感器相比，其優勢在于易于處理傳感器和更換電線。
ASTM 標準已發布，用于使用單瞬態熱線法測量發動機冷卻液。

瞬態平面源法
導熱系數測試儀瞬態平面源法利用平面?zhèn)鞲衅骱兔枋鰺釋?dǎo)率的特殊數學模型，結合電子學，使該方法能夠用于測量熱傳輸特性。它涵蓋了至少 0.01-500 W/m/K 的熱導率范圍（符合 ISO 22007-2），可用于測量各種材料，如固體、液體、糊狀和薄膜等。 2008 年，它被批準為用于測量聚合物熱傳輸性能的 ISO 標準（2008 年 11 月）。此 TPS 標準還涵蓋使用此方法測試各向同性和各向異性材料。
瞬態平面源技術通常采用兩半樣品，傳感器夾在中間。這種方法也可用于單面配置，引入已知的絕緣材料用作傳感器支撐。
平面?zhèn)鞲衅饔蓪?dǎo)電鎳 (Ni) 金屬的連續雙螺旋組成，由薄箔蝕刻而成。鎳螺旋位于兩層聚酰亞胺薄膜Kapton 之間. Kapton 薄膜為傳感器提供電絕緣和機械穩定性。傳感器放置在要測量的樣品的兩半之間。在測量過程中，恒定的電效應通過導電螺旋，增加傳感器溫度。產生的熱量散發到傳感器兩側的樣品中，其速度取決于材料的熱傳輸特性。通過記錄傳感器中的溫度與時間響應，可以計算材料的熱導率、熱擴散率和比熱容。對于高導電材料，需要非常大的樣品（幾升體積）。
修正瞬態平面源 (MTPS) 方法
上述方法的一種變體是由Nancy Mathis 博士開發的修正瞬態平面源方法 (MTPS) 。導熱系數測試儀使用單面、界面、熱反射傳感器，向樣品施加瞬時、恒定的熱源。這種方法與上述傳統瞬態平面源技術的區別在于，加熱元件支撐在背襯上，背襯提供機械支撐、電絕緣和熱絕緣。這種改進提供了一種單面界面測量，在測試液體、粉末、糊狀物和固體時提供了最大的靈活性。

修改瞬態線源方法
瞬態線源方法的變體用于測量大塊地球的熱導率，用于地?zé)釤岜?GHP/GSHP) 系統設計。這通常被 GHP 行業稱為地面熱響應測試 (TRT)。了解地面電導率和熱容量對于正確的 GHP 設計至關重要，1983 年 (Mogensen) 首次提出使用 TRT 測量這些特性?，F(xiàn)在常用的程序由 Ekl?f 和 Gehlin 于 1996 年引入，現在已獲得 ASHRAE 的批準，包括將管環插入地下深處（在井眼中，用已知熱特性的灌漿物質填充井眼的環空，加熱管回路中的流體，并測量來自鉆孔的入口和回流管的回路中的溫降。使用線源近似法估計地面熱導率 - 在測量的熱響應日志上繪制一條直線。此過程需要非常穩定的熱源和泵送回路。
目前正在開發更先進的地面 TRT 方法。美國能源部現在正在驗證一項新的高級熱導率測試，據說該測試所需的時間是現有方法的一半，同時還消除了對穩定熱源的要求。這種新技術基于基于多維模型的 TRT 數據分析。
激光閃光法
導熱系數測試儀在激光閃光法被用于測量熱擴散在厚度方向上的薄的光盤。該方法基于測量薄盤試樣背面由正面的短能量脈沖產生的溫升。使用參考樣品可以實現比熱和已知密度的熱導率結果如下
時域熱反射法
時域熱反射是一種可以測量材料熱性能的方法，最重要的是熱導率。這種方法最適用于薄膜材料，與散裝相同材料相比，薄膜材料的特性差異很大。這種技術背后的想法是，一旦材料被加熱，表面反射率的變化就可以用來推導出熱特性。反射率隨時間的變化被測量，并且接收到的數據可以與包含對應于熱特性的系數的模型匹配。
DynTIM 方法
DynTIM導熱系數測試儀是一種整體熱導率測量系統。DynTIM 的工作原理是模擬真實熱界面材料的環境參數，使用功率二極管作為加熱器或溫度傳感器元件。[16]由于二極管周圍具有強大的隔熱層，熱量僅通過暴露的冷卻片逸出，該片用作熱界面材料測量的探針。該方法與 ASTM D5470 標準有相似之處，例如測量不同材料厚度水平的熱阻。[17]該系統旨在測量高熱導率熱界面材料。其對絕緣體測量的適用性較為有限。



頻域方法
3ω法
一種用于材料電熱表征的流行技術是3ω 方法，其中將薄金屬結構（通常是金屬絲或薄膜）沉積在樣品上，用作電阻加熱器和電阻溫度檢測器(RTD)。加熱器由頻率為 ω 的交流電流驅動，由于在單個周期內交流信號的振蕩，這會導致頻率為 2ω 的周期性焦耳熱。在樣品加熱和溫度響應之間會有一些延遲，這取決于傳感器/樣品的熱特性。這種溫度響應是通過記錄來自加熱器的交流電壓信號在一定頻率范圍內的幅度和相位延遲來測量的（通常使用鎖相放大器）。請注意，信號的相位延遲是加熱信號和溫度響應之間的滯后。測量的電壓將包含基波和三次諧波分量（分別為 ω 和 3ω），因?yàn)榻饘俳Y(jié)構的焦耳熱會引起其電阻的振蕩頻率為 2ω，這是由于金屬加熱器的電阻溫度系數(TCR)/傳感器，如以下等式所示：
{displaystyle V=IR=I_{0}e^{iomega t}left(R_{0}+{rac {partial R}{partial T}}Delta T ight)=I_{ 0}e^{iomega t}left(R_{0}+C_{0}e^{i2omega t} ight)},
其中C 0是常數。熱導率由 ΔT 與 log(ω) 曲線的線性斜率決定。3ω 方法的主要優點是輻射效應最小化，并且比穩態技術更容易獲得熱導率的溫度依賴性。盡管需要一些薄膜圖案化和微光刻方面的專業知識，但這種技術被認為是可用的最佳偽接觸方法。 (ch23)
頻域熱線法
導熱系數測試儀的瞬態熱絲法可以與3ω-方法組合以精確地測量固體和熔融化合物從室溫下的熱導率高達800℃。在高溫液體中，對流和輻射的誤差使得穩態和時域熱導率測量值差異很大；這在之前對熔融硝酸鹽的測量中很明顯。通過在頻域中操作，可以使用 25 μm 直徑的熱線測量液體的熱導率，同時排除環境溫度波動的影響，最大限度地減少輻射誤差，并通過保持對流誤差最小化探測體積低于 1 μL。
基于獨立傳感器的 3ω 方法
提出并開發了基于獨立傳感器的 3ω 技術作為用于熱物理特性測量的傳統 3ω 方法的候選方法。該方法涵蓋了從低溫到 400 K 左右的固體、粉末和流體的測定。對于固體樣品，該方法適用于大塊和數十微米厚的晶片/膜，致密或多孔表面。可以使用選定的傳感器分別測量熱導率和熱擴散率?，F(xiàn)在有兩種基本形式：線性源獨立式傳感器和平面源獨立式傳感器。熱物理性質的范圍可以通過不同形式的技術覆蓋，除了線性源獨立式傳感器可以達到最高精度的推薦熱導率范圍為 0.01 至 150 W/m?K 和 500 至 8000 J/m2?K?s0.5 用于平面源獨立傳感器。
測量裝置

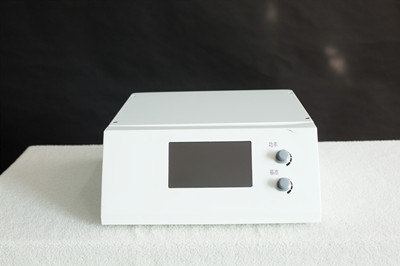

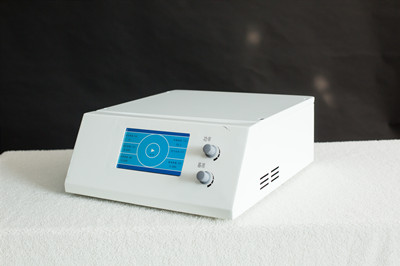

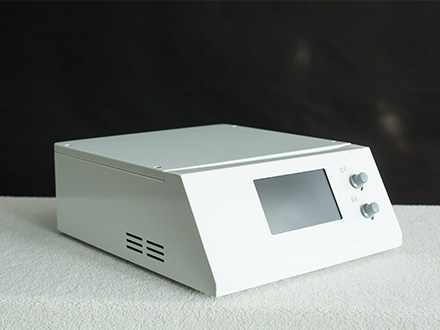

導熱系數測試儀是寶石學的儀器之一，它利用鉆石獨特的高導熱性來確定寶石是否是真正的鉆石。
有關示例，請參閱南京匯誠儀器儀表的熱導率測量儀器。
