在材料科學(xué)和藥物研發(fā)領(lǐng)域，差示掃描量熱法（ DSC）是一種廣泛應(yīng)用的熱分析技術(shù)。它通過(guò)測(cè)量在升溫或降溫過(guò)程中樣品與參比物之間的能量差來(lái)研究物質(zhì)的相變、反應(yīng)熱力學(xué)和動(dòng)力學(xué)等特性。在利用DSC進(jìn)行熔融測(cè)試時(shí)，樣品的質(zhì)量是一個(gè)關(guān)鍵因素，其對(duì)測(cè)試結(jié)果的準(zhǔn)確性和可靠性有著顯著影響。本文將詳細(xì)探討樣品質(zhì)量如何影響DSC熔融測(cè)試結(jié)果，并展示樣品測(cè)試結(jié)果。

首先，我們需要了解DSC測(cè)試的基本原理。在DSC測(cè)試中，樣品和參比物被置于兩個(gè)獨(dú)立的加熱容器中，它們受到相同的溫度程序控制。當(dāng)樣品發(fā)生物理變化如熔化時(shí)，會(huì)吸收或釋放熱量，導(dǎo)致其溫度與參比物的溫度產(chǎn)生差異。這種溫差被檢測(cè)并記錄為熱流曲線，從而提供了關(guān)于樣品熱性質(zhì)的信息。

以下是樣品質(zhì)量對(duì)差示掃描量熱法（DSC）熔融測(cè)試結(jié)果的影響實(shí)驗(yàn)：

1、測(cè)試條件

使用DSC-600 對(duì) 5 個(gè)不同質(zhì)量的樣品進(jìn)行測(cè)試，樣品質(zhì)量范圍為：1mg-20mg，每個(gè)樣品均進(jìn)行升溫-降溫-升溫的循環(huán)測(cè)試，以消除材料加工、熱歷史等因素對(duì)熔融峰的影響，溫度范圍：25℃-200℃，升降溫速率均為 10K/min。

2、測(cè)試結(jié)果

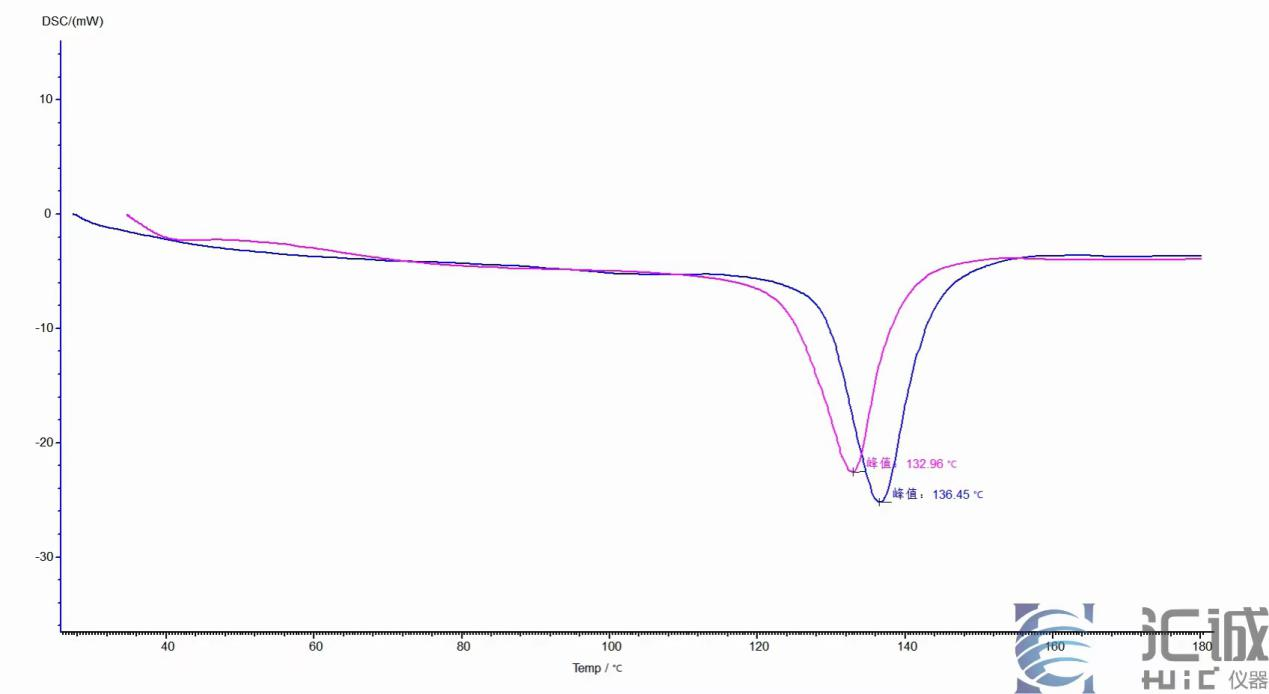

圖 1 展示了 5 個(gè)樣品的二次升溫曲線。從曲線上可以看出，樣品 HDPE 的熔融溫度范圍為 80℃-150℃，而且隨著樣品質(zhì)量的增加，熔融峰值溫度向高溫側(cè)移動(dòng)： 樣品質(zhì)量為 1mg時(shí)，峰值約為 130℃；而樣品質(zhì)量為 20mg 時(shí)，峰值則移動(dòng)至 135℃。

樣品質(zhì)量也會(huì)影響熔融峰的形狀，隨著樣品質(zhì)量的增加，峰型變矮變寬，但是峰面積基本不變。這說(shuō)明不同質(zhì)量的樣品會(huì)影響熔融的峰值溫度，但對(duì)熔融熱焓基本沒(méi)有影響。

因此，對(duì)不同材料的 DSC 結(jié)果進(jìn)行比較時(shí)，需使用相近的樣品質(zhì)量進(jìn)行測(cè)試。
